Biến tần, hay còn gọi là inverter, là một thiết bị điện tử quan trọng trong ngành công nghiệp và tự động hóa. Chúng được sử dụng để điều khiển tốc độ và mô-men xoắn của động cơ điện bằng cách thay đổi tần số và điện áp cung cấp cho động cơ. Sự phát triển của công nghệ biến tần đã mang lại nhiều lợi ích cho quy trình sản xuất, giúp tiết kiệm năng lượng, giảm thiểu hao mòn thiết bị và nâng cao hiệu suất làm việc.

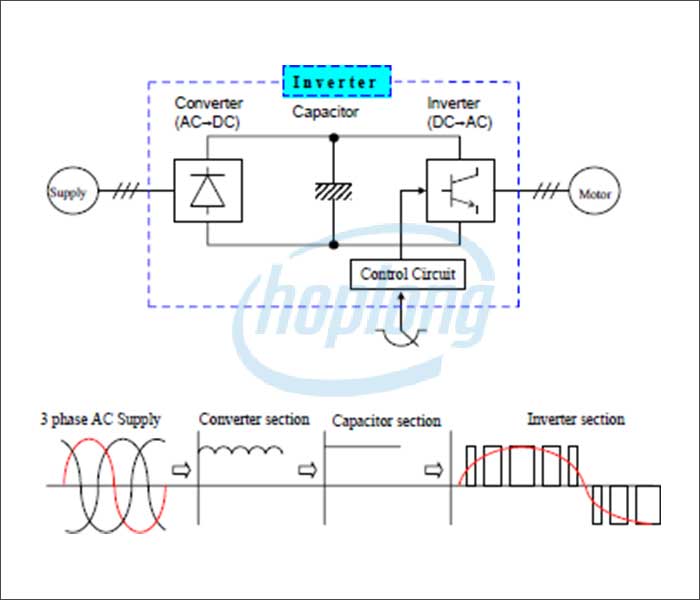

Thông thường, cấu tạo biến tần được thiết kế gồm 3 bộ phận chính như:
+ Bộ chính lưu
+ Bộ ngịch lưu
+ Phần điều khiển
Mỗi bộ phận được thiết kế mang lại ưu điểm và chức năng riêng như:
Bộ chỉnh lưu
Bộ chỉnh lưu cũng giống như các bộ phận chỉnh lưu khác trong bộ nguồn, điện áp xoay chiều được biến đổi thành một chiều. Điện áp sau khi chỉnh lưu đi qua giàn tụ lọc sẽ có điện áp phẳng, hoạt động ổn định và cung cấp nguồn cho IGBT
Bộ nghịch lưu
Đây là một phận quan trọng của biến tần, đảm bảo chuyển mạch nhanh chóng, hiệu suất hoạt động cao. IGBT được điều khiển kích mở theo trình tự lập trình sẵn, tạo xung với độ rộng khác nhau từ điện áp DC Bus được lưu trữ trong tụ điện.
Bộ điều khiển
Bộ phận này sẽ có chức năng đảm bảo kết nối với mạch ngoại vi nhận tín hiệu đưa vào IC chính để điều khiển biến tần theo cấu hình và cài đặt được lập sẵn của người sử dụng. Nhiệm vụ của bộ điều khiển là tính toán thông số, kiểm soát tốc độ, bảo vệ lỗi và giao tiếp với các thiết bị bên ngoài như PLC hoặc màn hình điều khiển.
Nguyên lý vận hành tóm tắt của biến tần là:
Nguồn AC (lưới điện) → Chỉnh lưu (thành DC) → Lọc (làm phẳng DC) → Nghịch lưu (thành AC mới có tần số khác) → Động cơ.
