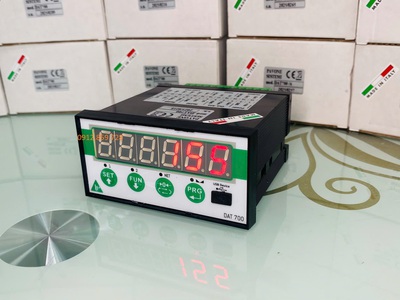

Tổng quan Đầu cân điện tử DAT700A Analog

Đầu cân điện tử DAT700A Analog là phiên bản sử dụng ngõ ra tín hiệu analog chuẩn công nghiệp (4–20mA / 0–10V) thuộc dòng DAT700 của Pavone (Italy). Phiên bản này được thiết kế nhằm đáp ứng các hệ thống cân công nghiệp yêu cầu độ ổn định cao, khả năng chống nhiễu tốt và tính tương thích rộng với các bộ điều khiển PLC analog.

Trong nhiều nhà máy sản xuất, đặc biệt là các hệ thống đã vận hành lâu năm hoặc môi trường có nhiễu điện cao, tín hiệu analog vẫn là lựa chọn đáng tin cậy. DAT700A Analog tập trung vào độ bền, độ chính xác và sự đơn giản trong tích hợp, giúp hệ thống cân vận hành ổn định trong thời gian dài.

DAT700A Analog là gì?

Đầu cân điện tử DAT700A Analog là đầu cân điện tử có nhiệm vụ chuyển đổi tín hiệu từ load cell (strain gauge) sang tín hiệu analog tuyến tính, trong đó phổ biến nhất là 4–20mA và 0-10V.

Giá trị dòng điện và điện áp đầu ra thay đổi tỷ lệ thuận với trọng lượng đo được, cho phép PLC, bộ hiển thị hoặc bộ ghi dữ liệu đọc tín hiệu một cách ổn định và liên tục.

Ưu điểm kỹ thuật của tín hiệu 4–20mA

• Chống nhiễu tốt: Ít bị ảnh hưởng bởi nhiễu điện từ trong môi trường công nghiệp với tín hiệu 4-20mA


• Truyền xa ổn định: Phù hợp cho hệ thống có khoảng cách lớn giữa cảm biến và tủ điều khiển với tín hiệu 4-20mA


• Độ chính xác cao của tín hiệu: Tín hiệu 0-10V có ưu điểm không bị tác động gây sai lệch tại phần tử đâu vào như dòng điện 4-20mA, tuy nhiên đường truyền ngắn.


• Dễ phát hiện lỗi: Dòng <4mA giúp phát hiện đứt dây hoặc lỗi tín hiệu


• Tương thích rộng: Hầu hết PLC, DCS và bộ hiển thị đều hỗ trợ 4–20mA

Định vị kỹ thuật của DAT700A Analog trong dòng DAT700

Trong dòng DAT700, phiên bản Analog được xem là giải pháp nền tảng, tập trung vào:

• Độ ổn định tín hiệu


• Khả năng vận hành liên tục


• Dễ tích hợp với hệ thống hiện hữu

DAT700A Analog không hướng đến truyền thông mạng số, mà tối ưu cho các ứng dụng cần tín hiệu đo tin cậy, ít cấu hình và dễ bảo trì.

Khi nào nên chọn đầu cân DAT700A Analog?

DAT700A Analog đặc biệt phù hợp trong các trường hợp sau:

Hệ thống sử dụng PLC analog

Các PLC có module analog input đọc trực tiếp tín hiệu 4–20mA từ DAT700A, không cần thêm module truyền thông.

Khoảng cách truyền tín hiệu lớn

Trong hệ thống cân bồn, silo ngoài trời, khoảng cách từ load cell đến tủ điều khiển có thể lên đến hàng chục mét. Tín hiệu analog giúp duy trì độ ổn định tốt hơn so với một số giải pháp khác.

Môi trường nhiễu điện cao

Nhà máy có nhiều biến tần, động cơ công suất lớn hoặc thiết bị đóng cắt thường gây nhiễu. DAT700A Analog giúp giảm rủi ro sai lệch tín hiệu.

Retrofit – nâng cấp hệ thống cân cũ

Trong các dự án cải tạo, DAT700A Analog cho phép nâng cấp độ chính xác và độ tin cậy mà không cần thay đổi kiến trúc điều khiển hiện tại.

Đặc điểm kỹ thuật nổi bật

• Ngõ ra analog: 4–20mA hoặc 0–10V (cấu hình được)








• Độ phân giải đo load cell: 24-bit ADC cho độ chính xác cao


• Hỗ trợ kết nối tối đa 8 load cell 350Ω song song








• Nguồn cấp: 10–30VDC, phù hợp nguồn công nghiệp


• Độ tuyến tính cao, tín hiệu ổn định trong thời gian dài

Ứng dụng thực tế của DAT700A Analog

Hệ thống cân bồn và silo

DAT700A Analog được sử dụng phổ biến trong các hệ thống cân bồn chứa nguyên liệu, silo xi măng, silo hóa chất, nơi yêu cầu tín hiệu ổn định và truyền xa để giám sát mức tồn kho và khối lượng nguyên liệu.

Cân định lượng đơn giản

Trong các ứng dụng định lượng không yêu cầu tốc độ cao hoặc mạng truyền thông số, DAT700A Analog đáp ứng tốt nhu cầu đo và điều khiển trọng lượng.

Nâng cấp hệ thống cân hiện hữu

Với các nhà máy đang sử dụng đầu cân analog thế hệ cũ, DAT700 Analog là giải pháp thay thế hiệu quả, giúp tăng độ chính xác và độ tin cậy mà không làm gián đoạn hệ thống.
