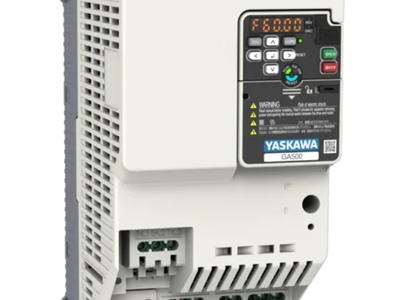

Thay thế biến tần thế hệ cũ bằng Yaskawa GA500: Những điểm cần lưu ý

Thông tin thêm

Trong các nhà máy đang vận hành lâu năm, biến tần là một trong những thiết bị có thể ảnh hưởng trực tiếp đến khả năng hoạt động của động cơ và dây chuyền sản xuất. Sau nhiều năm làm việc, biến tần thế hệ cũ có thể phát sinh các vấn đề như linh kiện xuống cấp, quạt làm mát giảm hiệu quả, tụ điện DC bus suy giảm hoặc khả năng kết nối với hệ thống điều khiển hiện đại bị hạn chế. Khi đó, thay thế bằng một dòng biến tần mới như Yaskawa GA500 là phương án được nhiều doanh nghiệp cân nhắc.

Tuy nhiên, việc thay biến tần không đơn giản chỉ là tháo thiết bị cũ và lắp thiết bị mới. Người thực hiện cần kiểm tra động cơ, tải, nguồn điện, phương pháp điều khiển, tín hiệu điều khiển và các thông số đang sử dụng. Nếu chuẩn bị đúng, quá trình chuyển đổi sang Biến tần Yaskawa GA500 có thể giảm thời gian dừng máy và hạn chế rủi ro khi đưa hệ thống trở lại vận hành.

1. Kiểm tra thông số của biến tần cũ

Bước đầu tiên khi thay thế là thu thập đầy đủ thông tin của biến tần đang sử dụng. Các thông tin quan trọng gồm công suất, điện áp đầu vào, dòng điện định mức, điện áp động cơ, tần số, chế độ tải và phương thức điều khiển.

Không nên chỉ dựa vào công suất kW của động cơ để lựa chọn Biến tần Yaskawa GA500. Trong nhiều trường hợp, dòng điện định mức của động cơ và yêu cầu mô-men của ứng dụng mới là cơ sở quan trọng hơn.

Ví dụ, một động cơ có công suất giống nhau nhưng ứng dụng bơm, quạt và băng tải có thể có đặc tính tải hoàn toàn khác nhau. Băng tải có thể cần mô-men khởi động cao hơn, trong khi một số hệ thống quạt hoặc bơm có đặc tính tải biến đổi theo tốc độ.

2. Xác định đúng điện áp và dòng điện

Khi chuyển sang Yaskawa GA500, cần xác định chính xác điện áp nguồn của hệ thống. GA500 có nhiều model với cấu hình điện áp và số pha khác nhau, vì vậy phải lựa chọn đúng model theo nguồn điện thực tế.

Bên cạnh điện áp, dòng điện định mức của biến tần cũng cần được xem xét. Đặc biệt, nếu ứng dụng có tải nặng hoặc thường xuyên khởi động, tăng tốc và giảm tốc, việc lựa chọn theo dòng điện và chế độ tải sẽ giúp hệ thống có dự phòng phù hợp.

Không nên mặc định rằng biến tần mới phải có đúng công suất danh định giống thiết bị cũ. Việc lựa chọn nên dựa trên dữ liệu động cơ và điều kiện vận hành thực tế.

3. Kiểm tra loại động cơ đang sử dụng

Một trong những điểm cần lưu ý khi thay biến tần yaskawa là xác định loại động cơ.

Hệ thống có thể đang sử dụng động cơ cảm ứng AC hoặc động cơ nam châm vĩnh cửu (PM). Yaskawa GA500 hỗ trợ các phương pháp điều khiển khác nhau tùy loại động cơ và ứng dụng.

Nếu động cơ cảm ứng được sử dụng, kỹ thuật viên có thể lựa chọn các phương pháp điều khiển phù hợp như V/f hoặc Open Loop Vector. Đối với động cơ PM, cần lựa chọn chế độ điều khiển tương ứng và đảm bảo thông số động cơ được thiết lập chính xác.

Do đó, trước khi thay thế, nên chụp lại hoặc ghi nhận thông tin trên nhãn động cơ, bao gồm điện áp, dòng điện, tần số, tốc độ và công suất.

4. Xác định phương pháp điều khiển

Một biến tần thế hệ cũ có thể đang sử dụng V/f, vector không cảm biến hoặc một phương pháp điều khiển riêng của nhà sản xuất. Khi chuyển sang Yaskawa GA500, cần xác định phương pháp điều khiển mới có đáp ứng được yêu cầu của máy hay không.

Với những ứng dụng đơn giản như quạt hoặc bơm, V/f có thể đáp ứng yêu cầu trong nhiều trường hợp. Với băng tải, máy nâng hạ hoặc các hệ thống cần khả năng kiểm soát mô-men tốt hơn, điều khiển vector có thể phù hợp hơn.

Điểm quan trọng là không nên lựa chọn chế độ điều khiển chỉ vì đó là chế độ mặc định. Kỹ thuật viên cần căn cứ vào đặc tính tải và yêu cầu thực tế của máy.

5. Kiểm tra lại hệ thống điều khiển bên ngoài

Khi thay biến tần, phần điện công suất chỉ là một phần của công việc. Hệ thống điều khiển bên ngoài cũng cần được kiểm tra.

Các tín hiệu cần rà soát gồm:

• Lệnh RUN/STOP.


• Tín hiệu thuận/nghịch.


• Tín hiệu đặt tốc độ analog.


• Tín hiệu phản hồi.


• Các ngõ vào số và ngõ ra số.


• Tín hiệu báo lỗi.


• Tín hiệu đạt tần số hoặc đạt tốc độ.


• Kết nối truyền thông với PLC hoặc HMI.

Ví dụ, biến tần cũ có thể nhận tín hiệu tốc độ 0–10 V, trong khi hệ thống điều khiển mới được thiết kế theo phương thức khác. Nếu không kiểm tra trước, sau khi lắp Biến tần Yaskawa GA500, động cơ có thể không nhận đúng lệnh hoặc tốc độ thực tế không giống hệ thống trước đây.

6. Lưu ý khi thay đổi thông số cài đặt

Một lỗi thường gặp khi thay biến tần là cố gắng sao chép nguyên trạng tất cả thông số từ thiết bị cũ sang thiết bị mới. Điều này không phải lúc nào cũng đúng vì mỗi hãng có cách đặt tên, mã chức năng và thuật toán điều khiển khác nhau.

Khi sử dụng Biến tần GA500, cần thiết lập lại các thông số theo cấu trúc tham số của Yaskawa. Các thông tin cơ bản cần nhập có thể bao gồm công suất động cơ, dòng điện định mức, điện áp định mức, tần số định mức, tốc độ và các thông số liên quan đến phương pháp điều khiển.

Nếu sử dụng điều khiển vector, Auto-Tuning cũng nên được thực hiện theo điều kiện và hướng dẫn kỹ thuật phù hợp.

7. Kiểm tra thời gian tăng tốc và giảm tốc

Thông số tăng tốc và giảm tốc ảnh hưởng trực tiếp đến dòng điện, mô-men và khả năng vận hành của máy.

Nếu thời gian tăng tốc được đặt quá ngắn, biến tần phải cung cấp mô-men lớn trong khoảng thời gian ngắn, có thể dẫn đến quá dòng hoặc khiến hệ thống cơ khí chịu ứng suất lớn.

Ngược lại, thời gian giảm tốc quá ngắn có thể khiến năng lượng tái sinh từ động cơ làm điện áp DC bus tăng. Trong những ứng dụng có quán tính lớn, cần đặc biệt chú ý đến quá trình giảm tốc và giải pháp xử lý năng lượng tái sinh phù hợp.

Vì vậy, khi chuyển sang Biến tần Yaskawa GA500, không nên chỉ thử chạy ở tốc độ thấp. Cần kiểm tra cả quá trình khởi động, tăng tốc, vận hành ở tốc độ định mức và giảm tốc.

8. Kiểm tra sơ đồ đấu dây

Sơ đồ đấu dây của biến tần mới có thể khác với thiết bị cũ. Vì vậy, trước khi cấp nguồn, cần kiểm tra kỹ các đầu vào và đầu ra.

Đặc biệt phải phân biệt rõ mạch nguồn AC đầu vào và đầu ra động cơ. Việc đấu nhầm có thể gây hư hỏng thiết bị. Các dây điều khiển, tín hiệu analog và truyền thông cũng cần được kiểm tra theo sơ đồ của GA500.

Nếu hệ thống có contactor hoặc thiết bị đóng cắt ở phía đầu ra biến tần, cần xem xét lại trình tự vận hành để tránh đóng cắt không phù hợp khi biến tần đang phát xung điều khiển động cơ.

9. Chạy thử theo từng bước

Sau khi hoàn tất lắp đặt Biến tần Yaskawa GA500, nên tiến hành chạy thử theo từng bước thay vì đưa ngay vào chế độ sản xuất đầy tải.

Có thể kiểm tra lần lượt:

1. Cấp nguồn và kiểm tra trạng thái biến tần.


2. Kiểm tra chiều quay động cơ.


3. Chạy ở tốc độ thấp.


4. Tăng dần tốc độ.


5. Kiểm tra dòng điện động cơ.


6. Kiểm tra tín hiệu điều khiển.


7. Kiểm tra quá trình tăng và giảm tốc.


8. Chạy với tải thực tế.


9. Theo dõi cảnh báo và lỗi trong quá trình vận hành.

Nếu chiều quay không đúng, cần xử lý theo đúng quy trình kỹ thuật thay vì tùy tiện thay đổi dây tín hiệu điều khiển.

10. Đánh giá lợi ích sau khi thay thế

Thay biến tần thế hệ cũ bằng Yaskawa GA500 không chỉ nhằm khắc phục thiết bị đã xuống cấp mà còn là cơ hội để đánh giá lại toàn bộ hệ thống truyền động.

Sau khi thay thế, doanh nghiệp có thể kiểm tra khả năng đáp ứng tốc độ, mô-men, độ ổn định, mức tiêu thụ điện và khả năng tích hợp với PLC/HMI hoặc hệ thống tự động hóa hiện có.

Tuy nhiên, hiệu quả tiết kiệm năng lượng không nên được mặc định chỉ vì sử dụng biến tần mới. Mức tiết kiệm thực tế phụ thuộc vào đặc tính tải, thời gian vận hành, chế độ tốc độ và cách điều khiển động cơ. Đặc biệt với tải có mô-men biến đổi như quạt và bơm, việc giảm tốc độ hợp lý có thể mang lại hiệu quả đáng kể.

Kết luận

Thay thế biến tần thế hệ cũ bằng Yaskawa GA500 là một phương án đáng cân nhắc khi thiết bị hiện tại đã xuống cấp, khó bảo trì hoặc không còn đáp ứng yêu cầu tự động hóa mới. Tuy nhiên, quá trình thay thế cần được thực hiện dựa trên khảo sát kỹ thuật chứ không đơn thuần là chọn một biến tần có cùng công suất.

Các yếu tố quan trọng cần kiểm tra gồm điện áp, dòng điện, loại động cơ, đặc tính tải, phương pháp điều khiển, tín hiệu I/O, truyền thông, thời gian tăng giảm tốc và sơ đồ đấu dây.

Khi lựa chọn đúng model và thiết lập đúng thông số, Biến tần Yaskawa GA500 có thể trở thành giải pháp phù hợp để nâng cấp hệ thống truyền động, đồng thời tạo nền tảng tốt hơn cho việc kết nối và tự động hóa dây chuyền trong nhà máy. Đối với doanh nghiệp đang tìm kiếm biến tần yaskawa để thay thế thiết bị cũ, việc khảo sát thực tế và đối chiếu tài liệu kỹ thuật của từng model là bước quan trọng trước khi quyết định đầu tư.
